Магнитола Форд Транзит – это незаменимая часть автомобильного интерьера, которая позволяет слушать музыку и наслаждаться любимыми радиостанциями во время поездок. Однако, иногда возникает необходимость переключить магнитолу или подключить дополнительные устройства, и тут без знания распиновки не обойтись.
Распиновка – это своеобразная карта подключения различных проводов и разъемов на задней панели магнитолы. Благодаря этой информации, можно с легкостью подключить любые устройства, будь то дополнительные колонки, сабвуферы или аудио-адаптеры. Правильное подключение поможет избежать непредвиденных проблем и получить наилучший звуковой опыт.
Итак, как распиновать магнитолу Форд Транзит?
В основном, магнитола Форд Транзит имеет стандартную распиновку, которая предполагает наличие разъемов следующих типов: ISO, DIN, Mini ISO. Данные разъемы уже имеют свои стандартные коды цветов, что облегчает процесс подключения. Вам потребуется лишь набор необходимых инструментов, состоящий из отверток, соединительных проводов и, возможно, прищепок для фиксации проводов.
Как подключить магнитолу к автомобилю
Подключение магнитолы к автомобилю может показаться сложной задачей, но на самом деле совершенно несложной. В этом разделе вы найдете простую и понятную инструкцию о том, как правильно подключить магнитолу в вашем автомобиле.
Шаг 1: Подготовка
Прежде чем начать подключение магнитолы, убедитесь, что у вас есть все необходимые инструменты: магнитола, автомобильные провода, разъемы и инструкция по подключению. Также проверьте, какие типы разъемов вам понадобятся в зависимости от вашей магнитолы и автомобиля.
Шаг 2: Отключение аккумулятора
Прежде чем приступать к подключению магнитолы, обязательно отключите аккумулятор вашего автомобиля. Это поможет предотвратить короткое замыкание и другие проблемы во время подключения.

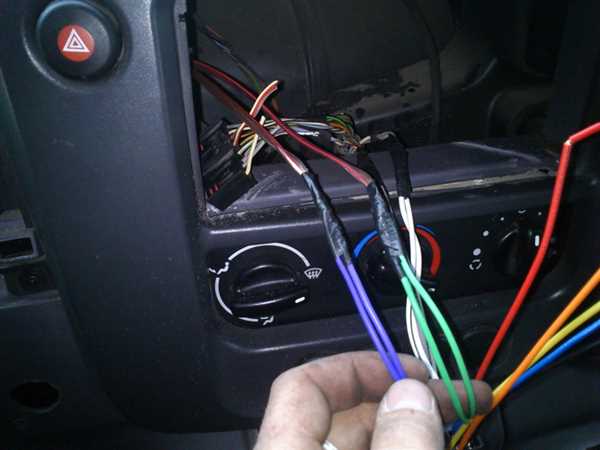

Шаг 3: Соединение проводов
Следующим шагом является соединение проводов магнитолы с проводами автомобиля. Чтобы сделать это, следуйте инструкции по подключению вашей магнитолы и используйте соответствующие разъемы. Обычно магнитолы подключаются к проводам для питания, заземления и динамиков автомобиля.
Убедитесь, что соединения кабелей крепкие и надежные, чтобы избежать потери звука или других проблем. Если у вас возникнут вопросы, обратитесь к инструкции по подключению или обратитесь за помощью к профессионалам.
Шаг 4: Проверка подключения
После подключения проводов убедитесь, что все соединения правильно сделаны и крепко закреплены. Затем подключите аккумулятор обратно и включите магнитолу. Проверьте, работает ли магнитола и корректно ли воспроизводится звук. Если возникли проблемы, перепроверьте соединения и обратитесь за помощью, если необходимо.
Ваша магнитола должна быть теперь успешно подключена к автомобилю! Наслаждайтесь качественным звуком и радио во время поездок.
Распиновка магнитолы Форд Транзит
Магнитола в автомобиле Форд Транзит имеет свою собственную распиновку, которая позволяет подключить различные компоненты и периферийные устройства. Знание данной распиновки может быть полезным при установке или замене магнитолы.
Распиновка гнезда магнитолы:
3. Масса аудиосигнала
4. Входное питание (+12V)
5. Контрольное питание (+12V)
6. Земля
7. Обратный сигнал противоугонной системы
8. Кнопка включения
9. Диагностический трейсер
10. Служебное напряжение (+5V)
11. Включение магнитолы с ключа зажигания
12. Обратное включение магнитолы с ключа зажигания
13. Входное питание для зарядки устройств
14. Земля для зарядки устройств
Распиновка подключения колонок магнитолы:
| 1 | Левый канал передней колонки |
| 2 | Правый канал передней колонки |
| 3 | Левый канал задней колонки |
| 4 | Правый канал задней колонки |
| 5 | Масса аудиосигнала |
Обратите внимание, что перед подключением магнитолы необходимо изучить руководство пользователя и убедиться в соответствии распиновки с устройствами, которые вы планируете подключать. Неправильное подключение может привести к некорректной работе магнитолы и других устройств.
Необходимые инструменты для подключения
Для успешного подключения магнитолы к автомобилю Ford Транзит вам понадобятся следующие инструменты:
- Отвертки. Вам понадобятся отвертки с разными типами и размерами головок, чтобы открыть панель и извлечь старую магнитолу.
- Рычаги для снятия панели. Чтобы аккуратно снять панель с приборной панели автомобиля, вам понадобятся специальные рычаги, чтобы не повредить поверхность.
- Обрезные клеммы и кабельные ножницы. Кабельные ножницы помогут вам аккуратно обрезать и обжать провода, а обрезные клеммы позволят надежно соединить провода.
- Тестер проводки. Тестер проводки поможет вам проверить электрическое соединение для устранения возможных ошибок и неисправностей.
- Клеящая лента и изолента. Клеящая лента и изолента помогут вам зафиксировать провода и их соединения, чтобы они не отсоединились или повреждались.
- Инструкция по установке магнитолы. Не забудьте иметь под рукой инструкцию по установке магнитолы для вашей модели автомобиля, чтобы правильно подключить провода и настроить функции магнитолы.
Пользуясь этими инструментами, вы сможете без проблем подключить магнитолу к вашему автомобилю Форд Транзит и наслаждаться качественным звуком во время поездок.
Подготовка к распиновке
Перед тем, как приступить к распиновке магнитолы Ford Transit, необходимо выполнить несколько подготовительных действий.
Во-первых, убедитесь, что у вас есть все необходимые инструменты. Для распиновки потребуется крестовая отвертка, а также инструмент для снятия внешней облицовки магнитолы, если это необходимо.
Во-вторых, перед началом работ убедитесь, что магнитола отключена от источника питания. Это необходимо для безопасности и предотвращения возможных повреждений как самих компонентов магнитолы, так и вашего автомобиля.
Также рекомендуется ознакомиться с документацией и схемами распиновки для вашей модели магнитолы Ford Transit. Это позволит избежать ошибок и понять, как правильно соединить провода после распиновки.
Подготовка к распиновке магнитолы – важный этап, который позволит вам успешно выполнять последующие работы без проблем и непредвиденных ситуаций.
Описание каждого провода
Распиновка магнитолы Форд Транзит включает в себя несколько проводов, каждый из которых выполняет определенную функцию. Разберемся подробнее с каждым из них:

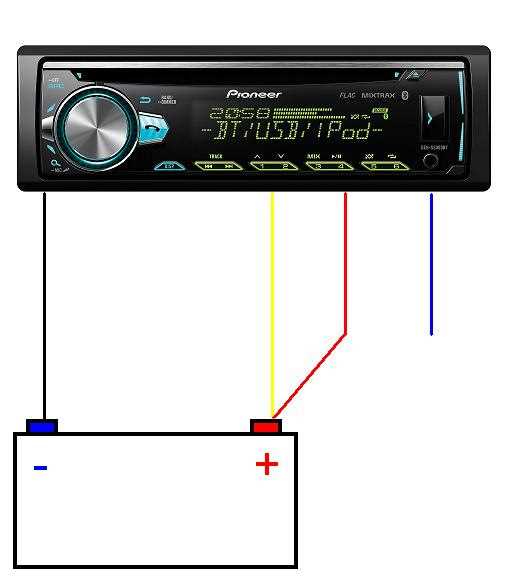

1. Красный провод
Красный провод отвечает за подачу постоянного питания (+12V) на магнитолу. Обычно подключается к аккумулятору автомобиля через предохранитель. Этот провод должен быть всегда под напряжением, даже при выключенном зажигании, чтобы сохранить настройки и меморию устройства.
2. Желтый провод
Желтый провод предназначен для подачи постоянного питания (+12V) на память магнитолы. Он должен быть подключен к источнику питания, который отключается вместе с зажиганием автомобиля. Этот провод отвечает за сохранение настроек определенных функций и памяти устройства.
3. Черный провод
Черный провод – это провод заземления (-), который должен быть надежно подключен к металлической части автомобиля. Он обеспечивает заземление устройства и помогает избежать негативных эффектов шума или искажений в звуке.
4. Синий провод
Синий провод служит для подключения усилителя или антенны автомобиля. Он обеспечивает сигнал для включения дополнительного усиления или активации дополнительных сигналов. В некоторых случаях этот провод может быть использован для подключения других устройств или функций магнитолы.
5. Зеленый провод
Зеленый провод специально предназначен для подключения провода задней камеры. Подключение к этому проводу активирует изображение с задней камеры на экране магнитолы. Это очень удобно при парковке или маневрах задним ходом.
6. Серый и белый провода
Серый и белый провода являются проводами для соединения с передними колонками автомобиля. Серый провод обычно отвечает за правый фронтальный канал, а белый провод – за левый фронтальный канал. Подключение к данным проводам позволяет получить звуковую информацию с передних колонок автомобиля.
7. Фиолетовый и зеленый провода
Фиолетовый и зеленый провода предназначены для соединения с задними колонками автомобиля. Фиолетовый провод отвечает за правый задний канал, а зеленый провод – за левый задний канал. Это позволяет получить звукоизображение с задних колонок в автомобиле.
Запомните, правильное подключение каждого провода магнитолы Форд Транзит – это залог качественного и стабильного звучания музыки в вашем автомобиле!
Переключение режимов на магнитоле
Магнитола Ford Transit имеет несколько режимов работы, которые позволяют вам наслаждаться различными функциями источников аудиосигнала. Для переключения между режимами на магнитоле следуйте указанным ниже шагам:
- Включите магнитолу, нажав кнопку питания.
- На дисплее магнитолы появится текущий активный режим.
- Для выбора другого режима использования магнитолы нажмите соответствующую кнопку, расположенную рядом с режимом, который вы хотите выбрать.
- На дисплее магнитолы должен появиться выбранный режим работы.
- Чтобы изменить громкость звука в выбранном режиме, используйте кнопки управления громкостью на магнитоле.
Вот некоторые основные режимы, которые могут быть доступны на магнитоле Ford Transit:
- Режим FM: позволяет вам слушать радиостанции.
- Режим AM: позволяет вам слушать радиостанции AM диапазона.
- Режим CD: позволяет вам воспроизводить компакт-диски.
- Режим AUX: позволяет вам подключить внешнее аудиоустройство для воспроизведения звука через магнитолу.
- Режим Bluetooth: позволяет вам подключить ваш смартфон или другое устройство через Bluetooth для воспроизведения музыки или совершения звонков.
Следуя этим простым инструкциям, вы сможете легко переключаться между режимами на магнитоле Ford Transit и наслаждаться вашим любимым аудиоконтентом.
Подключение проводов к магнитоле
Для подключения магнитолы к автомобилю необходимо правильно соединить провода. Для этого используются специальные разъемы.
Перед началом работы рекомендуется отключить отрицательный клеммный зажим аккумулятора, чтобы избежать возможности короткого замыкания.
Далее следует выполнить следующие действия:
| Цвет провода | Описание | Подключение |
|---|---|---|
| Красный | Постоянный плюс | Подключить к радиокарте с тремя контактами плюсовой жилой. Обычно на проводе есть предохранитель, который также нужно подключить. |
| Желтый | Подключение к плюсовому проводу с ключевым зажиганием | Подключить к проводу, который питает систему зажигания и сигнализацию автомобиля. |
| Черный | Отрицательный провод | Подключить к клемме аккумулятора с отрицательной полярностью. |
| Синий | Усилитель заднего хода (антенна) | Подключить к проводу, который питает усилитель заднего хода на задней полке автомобиля. |
| Серый | Левый фронтальный динамик (+) | Подключить к проводу, который идет к левому фронтальному динамику на двери автомобиля. |
| Зеленый | Левый фронтальный динамик (-) | Подключить к проводу, который идет к левому фронтальному динамику на двери автомобиля. |
| Фиолетовый | Правый фронтальный динамик (+) | Подключить к проводу, который идет к правому фронтальному динамику на двери автомобиля. |
| Серый/черный | Правый фронтальный динамик (-) | Подключить к проводу, который идет к правому фронтальному динамику на двери автомобиля. |
После правильного подключения проводов, убедитесь, что все соединения надежно закреплены, чтобы избежать непредвиденных разъединений во время движения.
Не забудьте вернуть отрицательный клеммный зажим аккумулятора на место после завершения работы.
Подключение проводов к автомобильной разъемной колодке
Выбор правильных проводов
Перед началом подключения необходимо убедиться, что вы имеете правильные провода для соединения. Обычно, провода идут в комплекте с магнитолой и хорошо прокомментированы в инструкции к устройству.
Прежде, чем начать, необходимо отключить аккумулятор автомобиля, чтобы предотвратить короткое замыкание и другие повреждения электрической системы автомобиля.
Проводка колодки автомобиля
Перед подключением проводов, необходимо убедиться в соответствии проводов магнитолы и разъема автомобиля. Это можно сделать, просмотрев схему гнезда или проконсультироваться с инструкцией к автомобилю.
Приступим к подключению проводов. Обычно, провода для подключения идут в комплекте с магнитолой и разъем для автомобиля. Соответствие цветов проводов должно быть несложно определить.
Соединяем провода по цвету: красный с красным, черный с черным и так далее. Затем, чтобы обеспечить надежное соединение проводов, их можно закрепить с помощью клеммных колец или электротехнического скотча.
После того, как все провода будут правильно подключены, осуществите их проверку. Для этого, присоедините аккумулятор и проверьте работу магнитолы. Если все подключено правильно, магнитола должна загореться и начать работать.
В случае, если магнитола не работает или есть проблемы с звуком, необходимо перепроверить подключение проводов и убедиться в правильности подключения.
Правильное подключение проводов к автомобильной разъемной колодке является залогом надежной и безопасной работы магнитолы в вашем автомобиле. Следуя данной инструкции, вы сможете правильно и просто подключить провода и наслаждаться качественным звуком в своем автомобиле.
Подключение дополнительных функций
Магнитола Форд Транзит может иметь различные дополнительные функции, которые можно подключить для улучшения опыта использования. Вот несколько основных примеров:
1. Подключение Bluetooth
С помощью Bluetooth можно подключить телефон или другие устройства для беспроводного воспроизведения музыки и совершения звонков. Чтобы подключить Bluetooth, следуйте инструкциям, указанным в руководстве пользователя магнитолы.
2. Подключение USB-устройств
Многие магнитолы Форд Транзит имеют порт USB, который позволяет подключить флеш-накопитель или другое USB-устройство для воспроизведения музыки и просмотра видео. Просто подключите USB-устройство к порту USB на магнитоле.
3. Подключение Aux-входа
Если ваша магнитола не имеет функции Bluetooth, вы можете подключить устройство через Aux-вход. Просто используйте аудио кабель для подключения устройства к Aux-входу магнитолы.
Важно убедиться, что магнитола Форд Транзит имеет соответствующие порты и функции для подключения дополнительных устройств. Проверьте руководство пользователя или обратитесь к дилеру Форд для получения более подробной информации о подключении дополнительных функций к вашей магнитоле.
Проверка подключения
После того, как вы выполните распиновку магнитолы Форд Транзит, необходимо проверить правильность подключения. Для этого существует несколько шагов, которые помогут вам убедиться в том, что все сделано правильно.
1. Проверьте электрическое соединение
Убедитесь, что все провода правильно подключены и надежно фиксируются. Проверьте, нет ли разрывов или короткого замыкания. Рекомендуется использовать индикатор фазы для проверки правильного соединения проводов.
2. Включите магнитолу
Поставьте ключ в замок зажигания и включите магнитолу. Убедитесь, что она запускается и отображает информацию на экране.
Если все подключено правильно, вы увидите стандартное графическое меню на экране магнитолы. Если экран остается пустым или ничего не происходит, возможно, что подключение было выполнено неправильно.
Важно:
Если после проверки подключения вы обнаружили, что что-то не работает так, как должно, рекомендуется обратиться к специалисту, который сможет проверить и исправить проблему.
Сборка и монтаж магнитолы
После того, как распиновка магнитолы Форд Транзит сделана правильно, можно приступать к ее сборке и монтажу. Важно следовать инструкции производителя и обращать внимание на особенности вашей модели магнитолы и автомобиля.
1. Подготовьте все необходимые инструменты, включая отвертки, провода, зажимы и прочие компоненты.
2. Вставьте магнитолу в отверстие специально предназначенное для нее на панели автомобиля.
3. Временно закрепите магнитолу при помощи держателей или иных крепежных элементов, которые были в комплекте с магнитолой.
4. Подключите провода магнитолы к проводам автомобиля согласно распиновке. Обратите внимание на правильное подключение каждого провода, чтобы избежать ошибок.
5. Проверьте все соединения на надежность и правильность подключения. Убедитесь, что провода достаточно крепко закреплены и что соединения надежно соединены.
6. Постепенно закрепите магнитолу на месте, устанавливая все необходимые крепежные элементы и фиксируя их в соответствии с инструкцией.
7. Установите панель автомобиля в исходное положение и убедитесь, что магнитола надежно закреплена и не двигается.
8. Включите магнитолу и проверьте, что она работает правильно. Переключайте режимы работы, регулируйте громкость и проверьте работу всех функций магнитолы.
Соблюдение правильной распиновки и правильная сборка и монтаж магнитолы Форд Транзит позволят вам наслаждаться качественным звуком и комфортом во время поездок на автомобиле.
Тестирование магнитолы
После окончания работы по подключению магнитолы Форд Транзит настало время провести тестирование установки, чтобы убедиться в правильной работе системы. Вот несколько простых шагов, которые помогут вам проверить работу магнитолы:
1. Проверьте звук
Включите магнитолу и убедитесь, что звук идет через динамики автомобиля. При необходимости возьмите с собой компакт-диск или подключитесь к радиостанции, чтобы проверить работу звука.
2. Проверьте экран
Убедитесь, что экран магнитолы корректно отображает информацию. Переключайте режимы работы магнитолы, чтобы убедиться, что все элементы графического интерфейса функционируют должным образом.
3. Проверьте подключение Bluetooth
Если ваша магнитола имеет функцию Bluetooth, убедитесь, что вы можете подключиться к ней с других устройств, таких как смартфон или планшет. Попробуйте воспроизвести аудиофайл с вашего устройства через магнитолу.
4. Проверьте другие функции
Используя инструкцию пользователя, проверьте другие функции магнитолы, такие как радио, CD-проигрыватель, навигационная система и т. д. Убедитесь, что они работают должным образом.
5. Проверьте настройки звука
Проверьте доступные настройки звука и эквалайзера на магнитоле. Измените их согласно вашим предпочтениям и убедитесь, что изменения применяются и влияют на звуковое воспроизведение.
Если в процессе тестирования вы обнаружите любые проблемы или неисправности, проверьте подключение и проведите необходимые диагностические мероприятия. При необходимости обратитесь за помощью к специалистам.
В данной статье была представлена простая и понятная инструкция по распиновке магнитолы Форд Транзит. Были описаны основные провода и их цвета, что поможет легко определить нужные соединения. Кроме того, были даны полезные советы по подключению дополнительных функций и аксессуаров.
Необходимо помнить, что перед проведением работ с электричеством необходимо отключить автомобиль от источника питания. Также рекомендуется обращаться к профессионалам или следовать инструкциям, предоставленным производителем магнитолы или автомобиля, чтобы избежать повреждений и неисправностей.
Следуя данным рекомендациям, каждый сможет успешно распиновать магнитолу Форд Транзит и наслаждаться качественным звуком в своем автомобиле. Удачи!
