Обогрев зеркал – это важная функция автомобиля, особенно для владельцев авто, живущих в холодных климатических условиях. К сожалению, не все модели автомобилей оснащены этой полезной возможностью. Но не стоит расстраиваться, ведь с помощью данной инструкции вы сможете самостоятельно установить кнопку обогрева зеркал на своей ВАЗ 2114.
Необходимые инструменты для выполнения данной задачи – мультиметр, разъемы и провода, реле и выключатель. Все эти компоненты можно легко приобрести в автомобильных магазинах или заказать в интернете. Кроме того, важно иметь некоторые базовые навыки электромонтажа и общее представление о работе электрической системы автомобиля.
Первым шагом является подключение кнопки на приборную панель. Для этого необходимо найти свободный выключатель на панели и установить в него кнопку обогрева зеркал. Необходимо обратить внимание на то, чтобы выключатель находился в удобном месте и не мешал водителю при управлении автомобилем.
Важно помнить о безопасности работ при монтаже кнопки обогрева зеркал. Во-первых, перед началом работы обязательно отключите питание автомобиля, чтобы избежать возможного короткого замыкания. Во-вторых, следите за правильностью подключения проводов и их изоляцией.
Как сделать кнопку обогрева зеркал ВАЗ 2114 своими руками: подробная инструкция
Шаг 1: Подготовка материалов и инструментов
Перед началом работы убедитесь, что у вас есть все необходимые материалы и инструменты:
| 1 | Кнопка обогрева зеркал |
| 2 | Провод (желательно сечением 1 мм²) |
| 3 | Предохранитель (3 A) |
| 4 | Адаптер для кнопки (если требуется) |
| 5 | Отвертки |
| 6 | Пинцет |
| 7 | Термоусадочная трубка |
| 8 | Паяльник и припой |
Шаг 2: Установка кнопки обогрева зеркал
Начните с того, что найдите подходящее место для установки кнопки обогрева зеркал на панели приборов вашего автомобиля. Отверните крепежные винты и аккуратно выньте панель.
Затем с помощью пинцета или отвертки аккуратно отделите соединительные провода от задней стороны кнопки, которую вы собираетесь заменить на кнопку обогрева зеркал. Будьте осторожны и не повредите провода, так как они должны быть подключены обратно.
Следующим шагом является подключение провода от кнопки обогрева зеркал к разъему задней стороны кнопки. Это требует применения паяльника и припоя. Учтите, что провода должны быть подсоединены в правильном порядке: плюс к плюсу, минус к минусу.
Шаг 3: Подключение кнопки обогрева зеркал к электрической системе автомобиля
Отыщите место на панели приборов, где будет установлен адаптер для кнопки обогрева зеркал. Установите адаптер и затяните крепежные винты.
Подключите провода адаптера к электрической системе автомобиля. Для этого отыщите подходящий место для подключения на блоке предохранителей и подсоедините провода к нужным контактам. Убедитесь, что провода надежно закреплены и не мешают другим элементам автомобиля.
Затем установите предохранитель в соответствующий предохранительный блок. Убедитесь, что провод от кнопки обогрева зеркал подключен к контакту предохранителя с одной стороны, а провод от блока предохранителей подключен к контакту с другой стороны.
Шаг 4: Завершение установки
После всех подключений, аккуратно убедитесь, что все провода и элементы автомобиля находятся на своих местах и надежно закреплены.
После завершения установки, проверьте работу кнопки обогрева зеркал. Убедитесь, что кнопка включается и отключается корректно, а зеркала заднего вида прогреваются.
Теперь у вас есть кнопка обогрева зеркал на ВАЗ 2114, которую вы установили своими руками!

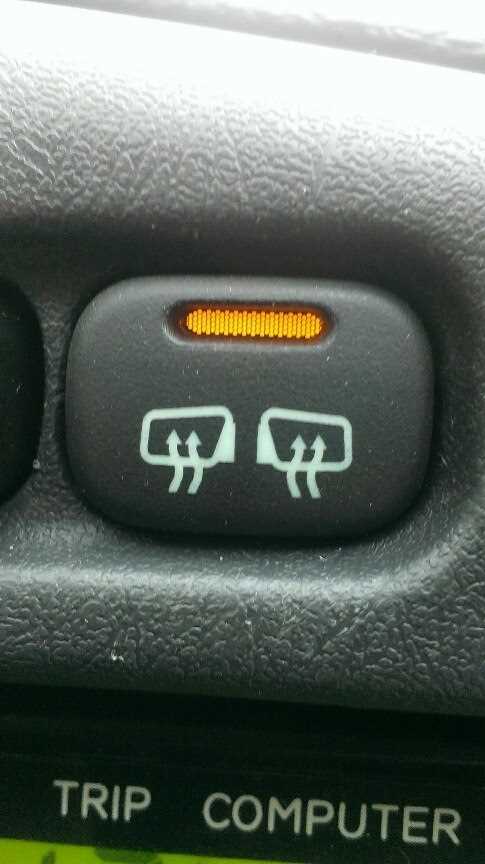

Выбор подходящей кнопки
При изготовлении кнопки обогрева зеркал для ВАЗ 2114 своими руками, очень важно выбрать подходящую кнопку. Она должна быть компактной, удобной в использовании и иметь надежный механизм.
1. Тип кнопки
Первое, на что нужно обратить внимание при выборе кнопки — это ее тип. Существуют различные типы кнопок, такие как моментальная, самовозвращающаяся, кнопки с крышкой и др. Для кнопки обогрева зеркал лучше выбрать самовозвращающуюся кнопку. Она обеспечит надежное соединение и удобство использования.
2. Размер и форма кнопки
Размер и форма кнопки также играют важную роль при ее выборе. Они должны соответствовать габаритам места, где будет установлена кнопка обогрева зеркал. Возможно, потребуется измерить доступное пространство перед покупкой кнопки. Также, форма кнопки должна быть удобной для нажатия.
3. Качество и надежность
Качество и надежность кнопки — очень важные аспекты при выборе. Лучше всего выбирать кнопки известных производителей, так как они гарантируют высокое качество и долговечность продукции. Кнопка должна иметь хорошую эргономичность, качественные материалы изготовления и надежный механизм.
При выборе кнопки для кнопки обогрева зеркал ВАЗ 2114, следует учитывать указанные факторы. Это позволит создать надежное и удобное в использовании устройство, которое будет служить долгое время.
Подготовка инструментов и материалов
Перед тем, как приступить к установке кнопки обогрева зеркал на ВАЗ 2114, вам понадобятся следующие инструменты и материалы:
Инструменты:
1. Отвертка – плоская и крестовая;
2. Кусачки;
3. Штатный ключ или гаечный ключ на 10 мм;
4. Паяльная станция;
5. Флюс и припой;
6. Разъем для электрического соединения (клемма);
7. Провод (желательно многожильный).
Материалы:
1. Кнопка обогрева зеркал;
2. Изоляционная лента;
3. Теплоусадочная трубка;
4. Аккумуляторный кабель или провод сечением около 1 мм².
Убедитесь, что у вас есть все необходимые инструменты и материалы перед началом работы. Это позволит вам эффективно и без замедлений выполнять все необходимые действия. Также не забудьте о безопасности и работайте с инструментами осторожно, чтобы не причинить себе повреждений.
Разборка электропроводки зеркала
Перед началом работы по разборке электропроводки зеркала необходимо соблюдать определенные предосторожности. Прежде всего, выключите зажигание и отсоедините клемму отрицательного полюса аккумулятора, чтобы избежать короткого замыкания.
Шаг 1: Отсоединение крышки зеркала
Чтобы получить доступ к проводам и разъемам зеркала, необходимо снять пластмассовую крышку, закрывающую заднюю часть зеркала. Потяните за край крышки и аккуратно отсоедините ее от зеркала.
Шаг 2: Отсоединение разъемов
Найдите разъемы электропроводки зеркала. Они обычно находятся в непосредственной близости от крышки зеркала. Отсоедините разъемы, аккуратно потянув за провода. Если разъемы плотно сидят, можно использовать инструмент для отсоединения разъемов.
Шаг 3: Отсоединение проводов от зеркала
После отсоединения разъемов, обычно остаются провода, присоединенные к задней части зеркала. Внимательно осмотрите провода и найдите их крепления или зажимы. Отсоедините провода и аккуратно удалите их с зеркала.
Важно: Обратите внимание на расположение и порядок проводов, чтобы при сборке зеркала не возникло проблем с подключением.
Шаг 4: Проверка проводов и разъемов
После разборки электропроводки зеркала рекомендуется проверить провода и разъемы на наличие повреждений или коррозии. При необходимости, замените поврежденные провода или разъемы.
Примечание: Если вы не уверены в своих навыках или не имеете необходимого инструмента, лучше обратиться к специалистам для проведения разборки и ремонта электропроводки зеркала.
Пайка проводов к кнопке
Для правильного подключения кнопки обогрева зеркал необходимо провести пайку проводов к самой кнопке. Данный процесс требует аккуратности и внимания, чтобы избежать повреждения или короткого замыкания.
Вот пошаговая инструкция для пайки проводов к кнопке обогрева зеркал:
- Подготовьте все необходимые инструменты и материалы, включая паяльник, припой, кусочки термоусадочной трубки, провода, флюс и пинцет.
- При необходимости удалите старую кнопку обогрева зеркал, аккуратно отсоединив провода с помощью пинцета.
- Обработайте концы каждого провода флюсом для улучшения процесса пайки и их лучшей фиксации.
- Соедините каждый провод соответствующего цвета с соответствующим контактом кнопки обогрева зеркал.
- Нанесите паяльник на место соединения провода с контактом и подождите, пока припой не расплавится и не пропитает оба элемента. Обратите внимание, что это должно происходить быстро, чтобы не повредить кнопку или провод.
- После завершения пайки и проверки качества соединений, наденьте на каждое соединение кусочек термоусадочной трубки и аккуратно нагрейте его с помощью паяльника, чтобы трубка сжалась и стала неразъемной.
- Проверьте работоспособность кнопки обогрева зеркал, прежде чем установить ее на место.
Памятка: при пайке проводов к кнопке обогрева зеркал следует быть очень внимательным и аккуратным, чтобы избежать повреждения проводов, кнопки или паяльника. Если у вас нет соответствующего опыта или нет уверенности в своих навыках пайки, лучше обратиться к специалисту.

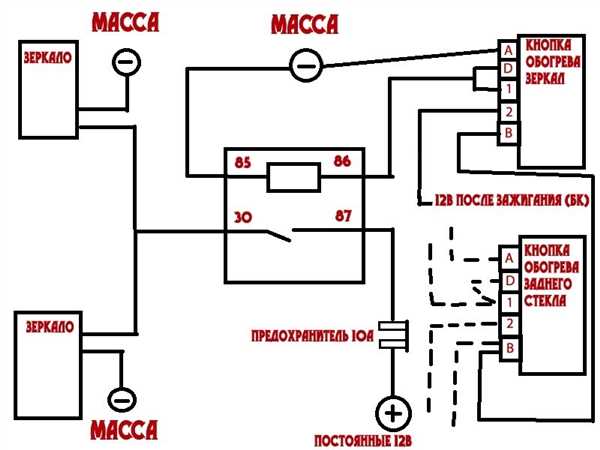

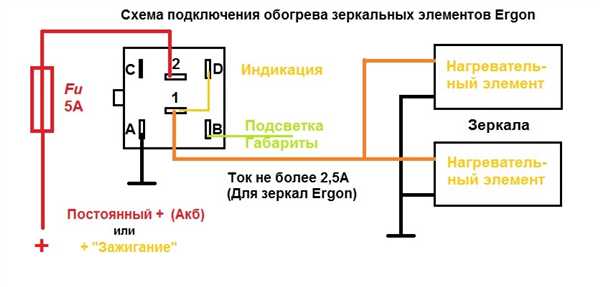

Подключение кнопки к существующей электропроводке
Чтобы подключить кнопку обогрева зеркал к существующей электропроводке автомобиля ВАЗ 2114, следуйте следующей инструкции:
- Выберите удобное место для установки кнопки обогрева зеркал.
- Осуществите доступ к электропроводке, проложенной в этой области автомобиля. Для этого могут потребоваться различные демонтажные работы, такие как снятие панели отделки или элементов приборной панели.
- Определите провода, соответствующие системе обогрева зеркал. Обычно это провода, идущие от блока управления обогревом зеркал.
- С помощью переключателя проверьте, какие провода имеют напряжение только при включенном обогреве зеркал. Это поможет вам определить правильные провода для подключения кнопки.
- При помощи мультиметра определите полярность этих проводов. Они должны быть либо положительными, либо отрицательными.
- Подключите провода вашей кнопки к соответствующим пинам на существующей электропроводке автомобиля, обеспечивая правильную полярность. Может потребоваться использование пайки или зажимов.
- Тщательно изолируйте все подключения и провода, чтобы предотвратить возможные короткое замыкание или повреждение проводки.
- После завершения всех подключений тщательно проверьте работоспособность кнопки включения обогрева зеркал.
- Демонтируйте и верните на место все элементы приборной панели, которые вы ранее сняли в процессе установки кнопки. Убедитесь, что они надежно закреплены.
Теперь, когда вы успешно присоединили кнопку обогрева зеркал к существующей электропроводке, вы можете с комфортом использовать систему обогрева зеркал на своей ВАЗ 2114 в любое время!
Монтаж кнопки на автомобиль
Монтаж кнопки обогрева зеркал ВАЗ 2114 на автомобиль можно произвести своими руками, следуя данной подробной инструкции. Для монтажа потребуется следующий инструмент:
| 1 | Отвертка |
| 2 | Кусачки |
| 3 | Паяльная станция |
| 4 | Электропаяльник |
| 5 | Изоляционная лента |
Приступая к монтажу, следует учесть следующие моменты:
- Монтируйте кнопку в удобном для вас месте на панели приборов автомобиля. Обычно кнопка находится рядом с кнопками окон.
- Прежде чем приступить к монтажу, отключите автомобиль от аккумулятора. Это предотвратит возможные короткое замыкание и повреждение электропроводки.
- Внимательно прочтите инструкцию к кнопке обогрева зеркал ВАЗ 2114. В ней будет указано, какие провода подключаются к кнопке.
- Подготовьте провода, розетку и соединительные элементы. Если провода, поставляемые с кнопкой, слишком короткие, используйте дополнительные провода для соединения.
- Следуйте инструкции для подключения проводов к кнопке. Обычно кнопка имеет маркировку, указывающую на функцию каждого провода (например, +12V для плюсового провода и GND для заземляющего провода).
- Соедините провода кнопки с автомобильной проводкой. Чтобы избежать короткого замыкания, используйте изоляционную ленту для надежного соединения проводов.
- После подключения всех проводов тщательно проверьте правильность подключения. Убедитесь, что все соединения надежны и защищены от короткого замыкания.
- Подключите автомобиль к аккумулятору и проверьте работоспособность кнопки обогрева зеркал. Убедитесь, что она включается и отключается корректно.
- Закрепите кнопку на панели приборов, чтобы она оставалась надежно фиксированной во время движения автомобиля.
После выполнения всех указанных шагов монтаж кнопки обогрева зеркал ВАЗ 2114 будет успешно завершен, и вы будете иметь возможность управлять обогревом зеркал вашего автомобиля.
Проверка работоспособности кнопки
После того как вы подключили кнопку обогрева зеркал, необходимо проверить ее работоспособность. Вам понадобится мультиметр, который позволит измерить сопротивление на кнопке.
Прежде всего, убедитесь, что кнопка находится в положении выключена. Это можно проверить визуально — выключенная кнопка должна быть поднята, а не нажата.
Далее, установите мультиметр в режим измерения сопротивления (Омметр).
Подключите мультиметр между контактами кнопки. Обычно на кнопке есть два контакта — один для подачи питания, а другой для подключения нагрузки (нагревательного элемента зеркала).
Если кнопка исправна, мультиметр должен показать нулевое сопротивление между контактами, так как кнопка замкнута в этом положении. Если на мультиметре отображается какое-либо сопротивление, скорее всего кнопка неисправна и требует замены.
Если кнопка работает исправно, убедитесь, что при нажатии на кнопку вы видите изменения на мультиметре. Обычно, сопротивление будет изменяться от нуля до бесконечности при нажатии кнопки.
Эта проверка позволит убедиться, что кнопка обогрева зеркал функционирует корректно и может быть использована для управления обогревом зеркал.
Завершение монтажа
После того как провода подключены и зеркала установлены на место, необходимо завершить монтаж кнопки обогрева зеркал на ВАЗ 2114. Для этого следует выполнить несколько шагов:
1. Проверьте работу системы обогрева
Перед тем как закрыть отсек зеркала и убрать панель, убедитесь, что система обогрева правильно функционирует. Для этого включите кнопку обогрева и подождите несколько минут, пока зеркала прогреются. Ощутите поверхность зеркал — она должна стать теплой. Если зеркала не прогреваются или если появляются какие-либо неисправности, проверьте соединения проводов и корректность подключения кнопки.
2. Прикрепите панель и закройте отсек зеркала
После того как система обогрева работает корректно, закрепите панель внутри машины с помощью винтов или зажимов. Убедитесь, что все соединения проводов укрыты надежно и не создают помех при нажатии на кнопку. Затем закройте отсек зеркал и установите их на место.
3. Проверьте функциональность кнопки
После завершения монтажа, проверьте работу кнопки обогрева зеркал. Убедитесь, что кнопка легко нажимается и включает обогрев зеркал без проблем.
Обращаем внимание, что установка и подключение кнопки обогрева зеркал на ВАЗ 2114 требует определенных навыков и знаний в области автомобильной электрики. Если у вас нет опыта в проведении электромонтажных работ, рекомендуется обратиться к специалисту или автосервису.
Тестирование и дополнительные настройки
После установки кнопки обогрева зеркал ВАЗ 2114, следует провести тестирование, чтобы убедиться в правильности подключения и функциональности.
Для начала, необходимо включить зажигание автомобиля и проверить, включается ли индикатор на кнопке обогрева зеркал. Если индикатор горит, это означает, что подключение выполнено правильно. Если нет, следует перепроверить соединения и провести повторное подключение.
Далее, находясь в салоне автомобиля, необходимо нажать на кнопку обогрева зеркал и убедиться, что зеркала начинают эффективно обогреваться. При этом можно использовать руку для ощущения тепла, выпускаемого зеркалами. Если зеркала не нагреваются, может потребоваться проверка электрической цепи или замена предохранителя.
После успешного тестирования и убеждения в правильном функционировании обогревателей зеркал, можно приступить к дополнительным настройкам.
Для этого следует ознакомиться с инструкцией по эксплуатации кнопки обогрева зеркал и выяснить, если она поддерживает регулировку температуры обогрева. Если да, можно провести несколько тестовых настроек, чтобы найти наиболее комфортную и эффективную температуру обогрева зеркал. Обычно такие настройки выполняются путем удержания кнопки в определенном положении в течение нескольких секунд.
После завершения тестирования и настройки, рекомендуется проверить кнопку обогрева зеркал через определенные промежутки времени, чтобы убедиться в ее стабильности и отсутствии неисправностей. Это необходимо для обеспечения безопасности и комфорта во время вождения.
Полезные советы по эксплуатации
1. Не забывайте включать систему обогрева зеркал во время зимних периодов
Система обогрева зеркал была разработана специально для борьбы с образованием инея и льда на поверхности зеркал. Поэтому важно всегда включать кнопку обогрева при низких температурах, чтобы предотвратить возможность скрытия обзора водителя.
2. Отключайте систему обогрева после использования
Если температура на улице стабильно высока и нет необходимости включать обогрев зеркал, не забывайте отключить эту функцию. Постоянное включение обогрева может привести к излишнему потреблению электроэнергии и повреждению зеркал.
3. Следите за состоянием проводов и кнопки обогрева
Регулярно осматривайте провода, связывающие зеркала и кнопку обогрева. Если замечаете какие-либо повреждения или неправильную работу системы, обратитесь к специалисту для проведения ремонта или замены.
Важно помнить, что система обогрева зеркал ВАЗ 2114 предназначена для обеспечения безопасности и удобства при вождении в зимних условиях. Следуя этим полезным советам вы сможете долго и надежно пользоваться этой функцией, всегда имея отличный обзор дороги.
