Для автолюбителей, работающих с транспортными средствами на базе модели Газель, процесс подключения стартовой системы может представлять значительные сложности. Система запуска отвечает за включение силового агрегата, что делает правильное подключение критически важным для корректной работы автомобиля. В этом материале рассмотрим подробные аспекты соединений и их влияние на эксплуатацию.
Технология подключения может варьироваться в зависимости от года выпуска автомобиля и используемого блока управления. Важно уделить внимание расположению контактов и их назначению, так как некорректное подключение может привести к сбоям в работе непосредственного запуска мотора. При выполнении операции стоит использовать схему подключения, основанную на конкретной модели. Проверка колодок подключения и целостности проводки также являются неотъемлемыми шагами.
Во время выполнения процедуры стоит обратить внимание на уровень изоляции проводов и состояние разъемов. Загрязненные или поврежденные контакты могут стать источником неполадок и неисправностей. Понимание принципа работы системы запуска поможет избежать многих типичных ошибок, что особенно важно при самостоятельном ремонте и обслуживании автомобиля.

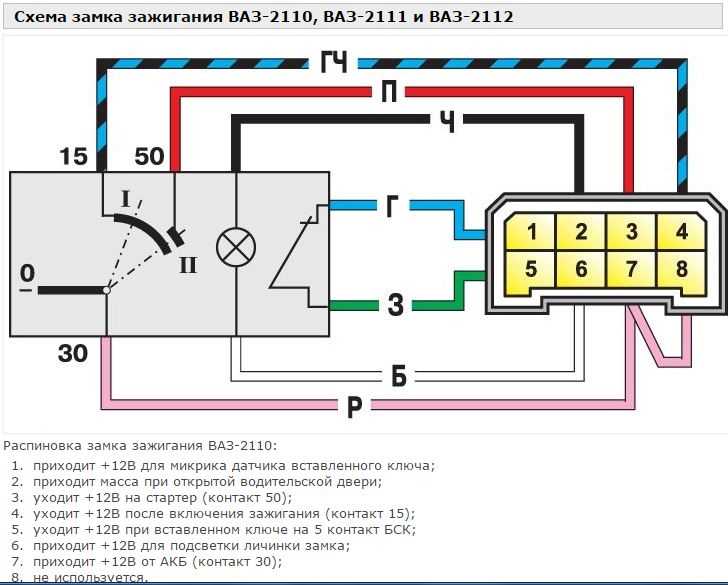

Обзор схемы распиновки ключа зажигания
Схема подключения ключа зажигания представляет собой важный аспект при ремонте и обслуживании автомобиля. Каждый контакт выполняет свою функцию, что позволяет правильно запустить двигатель и управлять электросистемами.
Основные контакты на ключе включают:
- Контакт 30 — постоянный ‘+’ питания. Обеспечивает энергией все системы, работающие даже при выключенном двигателе.
- Контакт 15 — питание на приборную панель и некоторые вспомогательные устройства. Активируется при включении ключа в первое положение.
- Контакт 50 — запускает стартер. Замыкается при повороте ключа во второе положение.
- Контакт 31 — масса, необходимая для завершения цепей и предотвращения возможных замыканий.
Правильное соединение данных контактов влияет на функциональность всей системы. Проверяйте соединения, используя мультиметр, чтобы избежать коротких замыканий и других неполадок.
Рекомендуется изучить схему внимательно и, при необходимости, записывать изменения. Это поможет избежать путаницы в процессе замены или переборки.
Кроме того, стоит учитывать возможные проблемы с возрастом электропроводки. Окисленные контакты могут привести к перебоям в работе систем. Использование жидкостей для очистки контактов может быть полезным решением.
При замене компонентов следите за качеством новых деталей. Использование оригинальных запчастей снижает риск возникновения неисправностей и повышает долговечность системы.
Правильный порядок подключения проводов
Для обеспечения стабильной работы электрических компонентов необходимо строго следовать инструкциям по подключению проводов. Ниже приведен порядок, который поможет избежать ошибок:
- Определите цвета проводов: Используйте схему, чтобы четко понимать функции каждого провода. Обычно используются следующие цвета:
- Красный – питание;
- Черный – масса;
- Синий или зеленый – сигнальные провода.
- Подключение питания: Сначала подключите красный провод к источнику питания. Убедитесь в надежности соединения, чтобы избежать искрения.
- Соединение массы: Подключите черный провод к массе. Это обеспечит стабильную работу системы.
- Подключение сигнальных проводов: Синюю или зеленую провода соедините в соответствии с их назначением. Важно следить за правильным порядком, чтобы избежать короткого замыкания.
После выполнения всех подключений проверьте их на отсутствие повреждений и надежность креплений. После этого можете запускать систему.
Инструменты для работы с механизмом зажигания
Для выполнения качественного обслуживания системы запуска автомобиля потребуется набор специализированных инструментов.
1. Мультицетовые измерительные приборы. Эти устройства позволяют проверить напряжение и состояние цепей, выявляя возможные неисправности. Лучше выбрать модели с функцией измерения сопротивления и прозвонки.
2. Изолированные отвертки. Набор отверток с изолированными рукоятками поможет избежать короткого замыкания в электрических схемах. Обратите внимание на их размеры для удобства доступа к труднодоступным местам.
3. Клещи для работы с проводами. Удобные инструменты помогут быстро обрезать и зачищать провода, что необходимо при ремонте проводки. Лучшие модели имеют встроенные функции для обжатия коннекторов.
4. Набор головок и торцевых ключей. Они незаменимы для откручивания и закручивания крепежей в установочном механизме, который имеет разные размеры. Ключи с магнитными наконечниками помогут избежать падения крепежа.
5. Лампа для диагностики. Подходящий прибор поможет быстро проверить наличие питания в цепях. Это существенно ускоряет процесс поиска неполадок.
6. Щетки для чистки. Используйте металлические и нейлоновые щетки для удаления загрязнений с контактов. Чистота соединений способствует хорошему контакту и снижает риск сбоев в работе.
7. Проводка для тестирования. Тестовые провода с зажимами удобны для проверки работоспособности узлов непосредственно на автомобиле. Такой инструмент обеспечивает надежное соединение с устройствами и помогает избежать ошибок при диагностике.
Правильный выбор инструментов оптимизирует процесс проверки и ремонта системы, повышая ее надежность. Своевременное обслуживание с использованием качественных компонентов продлевает срок службы оборудования и обеспечивает безопасную эксплуатацию транспорта.
Частые ошибки при подключении проводов
Правильное соединение проводов – ключ к бесперебойной работе системы. Ниже приведены распространенные ошибки, которые следует избежать.
| Ошибка | Описание | Рекомендация |
|---|---|---|
| Неправильная схема | Использование схемы, не соответствующей модели может вызвать сбои. | Проверяйте актуальные схемы перед началом работы. |
| Перепутанные провода | Ошибки в порядке подключения часто приводят к коротким замыканиям. | Размечайте провода перед подключением для упрощения процесса. |
| Игнорирование изоляции | Отсутствие изоляции может повредить проводку и устройства. | Обеспечьте качественную изоляцию всех соединений. |
| Бракованный материал | Использование старых или поврежденных проводов нарушает работу системы. | Всегда проверяйте целостность материалов перед установкой. |
| Недостаточная натяжка | Слабые соединения могут вызвать резкие перепады напряжения. | Убедитесь, что все контакты прочно зафиксированы. |
Изучение этих аспектов поможет избежать распространенных проблем при подключении проводов и обеспечит стабильную работу системы в целом.
Как проверить исправность системы искрообразования
Для диагностики работоспособности системы искрообразования выполните следующие шаги:
-
Проверка свечей зажигания: Извлеките свечи из цилиндров. Осмотрите их на наличие следов коричневого или черного налета. Чистые свечи с равномерным цветом говорят о нормальной работе. Замена производится при выявлении трещин, сильного загрязнения или чрезмерного зноса.
-
Тестирование высокого напряжения: Используйте специальный прибор для измерения сопротивления проводов. Нормальные значения должны быть в пределах 10-15 кОм на метр. Повышенное или пониженное значение сигнализирует о необходимости замены проводов.
-
Проверка катушки: Отсоедините клеммы катушки и измерьте ее сопротивление. Для большинства требуется от 0,4 до 2 Ом. Проверяйте также зазор между проводами клемм.
-
Тест на наличие искры: Подсоедините свечу к высоковольтному проводу и положите ее на металлическую часть двигателя. При прокрутке стартером должна появиться яркая искра. Если ее нет, проверьте соединения и замените неисправные элементы.
-
Проверка датчиков: Используйте мультиметр для оценки сопротивления и исправности датчиков, отвечающих за запуск. Датчики должны показывать заданные значения в соответствии с технической документацией.
Следуя этим рекомендациям, можно выявить и устранить неисправности системы, что обеспечит надежный запуск двигателя и его работоспособность.
Влияние неправильной распиновки на работу двигателя
Ошибки в подключении проводов могут привести к серьезным неполадкам в работе транспортного средства. Неправильная схема соединений зачастую вызывает сбои в подаче питания к системам, отвечающим за воспламенение. Это может проявляться в виде затрудненного запуска или полного отсутствия реакции на поворот ключа.
Неисправности в системе могут также сопрягаться с ошибками в системе управления двигателем. Неправильные соединения могут вызвать некорректные сигналы, что приведет к неверной настройке топливной смеси. Это, в свою очередь, негативно скажется на расходе топлива и на уровне выбросов вредных веществ.
Одна из возможных ситуаций, возникающих при неправильных подключениях — перегрев некоторых узлов двигателя. Из-за недостатка напряжения могут возникнуть проблемы с зажиганием, что приводит к повышенной нагрузке на аккумулятор и другим электрическим компонентам. Последствия могут включать быстрое старение или поломку этих элементов.
При обнаружении проблем важно провести тщательную проверку всех соединений. Используйте мультиметр для измерения напряжения и целостности цепей. Так вы сможете гарантировать, что система работает без сбоев. Рекомендуется также сверяться с технической документацией для выполнения точной конфигурации.
Обсуждая профилактику, стоит отметить, что регулярные проверки и диагностика помогут избежать катастрофических последствий. Выявление и устранение небольших ошибок на ранней стадии существенно сэкономит средства и время на последующий ремонт.
Советы по замене устройства управления
Замена устройства управления может показаться сложной, но с правильным подходом это задача, которую можно выполнить самостоятельно. Соблюдайте следующие рекомендации:
1. Подготовка
Перед началом работы соберите весь необходимый инструмент: отвертки (плоские и крестовые), ключи, изолента и новый элемент управления. Также стоит иметь под рукой схему подключения, чтобы избежать ошибок.
2. Безопасность
Обесточьте систему перед началом работы. Отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электрической системы.
3. Снятие старого устройства
Открутите винты и снимите обшивку панели, чтобы получить доступ к деталью. Аккуратно отсоедините провода, запоминая их расположение. Фиксация проводов на фото или схема помогут в будущем при установке нового устройства.
4. Установка нового устройства
Новый элемент управления устанавливается в обратном порядке. Подключите провода, убедившись в их надежном контакте. Проверьте все соединения на наличие перекрестного подключения, это важно для правильной работы.
5. Проверка работоспособности
После установки верните на место обшивку и подключите аккумулятор. Протестируйте новое устройство на работоспособность. Убедитесь, что все функции активированы, и нет посторонних шумов.
Таблица контрольных шагов:
| Шаг | Действие |
|---|---|
| 1 | Собрать инструменты |
| 2 | Отключить аккумулятор |
| 3 | Снять старый элемент |
| 4 | Установить новый элемент |
| 5 | Проверить работоспособность |
Следуя этим советам, вы сможете заменить устройство управления быстро и качественно, не прибегая к помощи специалистов.

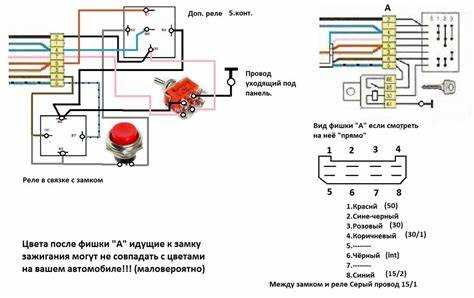

Как избежать криминальных врезок в проводку
По мере роста числа краж автомобилей, защита системы электроснабжения становится приоритетной задачей. Чтобы минимизировать риск вмешательства в проводку, следуйте указанным рекомендациям:
- Установка сигнализации: Современные системы сигнализации не только уведомляют владельца о попытках взлома, но и могут блокировать доступ к ключевым элементам электросистемы.
- Использование защитных оболочек: Обеспечение проводов специализированными чехлами или трубками из устойчивых к механическим повреждениям материалов. Это затруднит доступ злоумышленникам.
- Скрытые соединения: Размещайте соединения проводов в труднодоступных местах. Это усложняет процесс врезки и несанкционированного доступа к проводке.
- Монтаж дополнительных фольговых экранов: Применение фольги на некоторых участках проводов создает дополнительный уровень безопасности, затрудняя их обнаружение.
- Регулярная проверка состояния проводов: Периодически осматривайте проводку на наличие повреждений или заниженных мест, что может указывать на попытку врезки.
- Использование противоугонных систем: Установите противоугонные устройства, которые могут реагировать на изменения в проводке или электрической системе.
- Обучение владельца: Знание основ защиты автомобиля и системы электропитания поможет быстрее реагировать на подозрительные изменения.
Эти меры помогут значительно повысить уровень защиты вашей электрической системы от криминальных вмешательств. Следуйте рекомендациям и сохраняйте ваш автомобиль в безопасности.
Рекомендуемые производители устройств для автомобилей
При выборе элементов для системы запуска автомобиля стоит обратить внимание на проверенные бренды, которые зарекомендовали себя на рынке. Среди лидеров можно выделить несколько компаний.
Стартер — производитель, который предлагает надежные компоненты с длительным сроком службы. Их продукция отличается высоким качеством материалов и точностью изготовления, что критически важно для работоспособности механизма.
Электромоторс — известен своими инновациями и модернизированными решениями. Продукция этой фирмы соответствует современным требованиям безопасности и энергоэффективности.
Невский завод — заслуживает внимания благодаря своей богатой истории и опыту в производстве автомобильных комплектующих. Их элементы обеспечивают стабильную работу в различных климатических условиях.
Группа компаний Лада — активно внедряет новые технологии, что делает их изделия конкурентоспособными. Бренд уделяет особое внимание качеству сборки и производственным процессам.
Выбор надежных производителей позволяет минимизировать риски поломок и продлить срок эксплуатации автомобиля. Рекомендуется проверять сертификаты качества и отзывы пользователей перед покупкой.
