Топливная система – одна из самых важных систем автомобиля, от которой зависит его работоспособность и эффективность. Сегодня мы рассмотрим шему топливной системы автомобиля Шевроле Круз. Этот автомобиль стал популярным благодаря своей надежности и экономичности.
Основной компонент топливной системы Шевроле Круз – это топливный бак, который служит для хранения топлива. В нем находится топливный насос, который откачивает топливо и доставляет его к двигателю. Насос работает под давлением и передает топливо через топливные линии к инжекторам.
Инжекторы – это специальные форсунки, которые распыляют топливо в цилиндры двигателя. Это позволяет достичь более эффективной смеси топлива с воздухом и экономичности работы двигателя. Для контроля подачи топлива в системе установлен топливный регулятор давления, который поддерживает оптимальное давление в топливных линиях.
Также топливная система Шевроле Круз оснащена фильтром топлива, который очищает топливо от примесей и загрязнений. Это позволяет сохранить надежность работы всех компонентов системы и продлить их срок службы. Шема топливной системы Шевроле Круз представляет собой сложную систему взаимосвязанных компонентов, которые обеспечивают надежную и эффективную работу двигателя.
Структура топливной системы
Топливная система автомобиля Chevrolet Cruze состоит из нескольких основных компонентов, которые обеспечивают подачу топлива двигателю и его сгорание:
Бензобак
Бензобак представляет собой емкость, в которой хранится топливо. Он находится в задней части автомобиля и обычно изготавливается из металла или пластика. Бензобак оснащен датчиком уровня топлива, который позволяет водителю контролировать количество оставшегося топлива в баке.
Топливный насос
Топливный насос отвечает за подачу топлива из бензобака к двигателю. Он обеспечивает необходимое давление топлива для работы двигателя. Топливный насос обычно электрический и устанавливается внутри бензобака.
Топливные линии
Топливные линии представляют собой трубки, по которым происходит транспортировка топлива от бензобака к двигателю и обратно. Они выполнены из металла или специального прочного пластика и имеют защитные оболочки для предотвращения утечки топлива и внешних повреждений.
Форсунки
Форсунки отвечают за распыление топлива в цилиндрах двигателя. Они устанавливаются непосредственно на двигателе и подают топливо в цилиндры под высоким давлением. Форсунки управляются электронным блоком управления двигателем и открываются в нужный момент для подачи топлива.
- Топливный фильтр
- Регулятор давления топлива
- Датчики топлива
- Электронный блок управления двигателем
Все эти компоненты работают вместе для обеспечения надлежащей работы топливной системы автомобиля Chevrolet Cruze. Они обеспечивают правильную подачу топлива в двигатель, его сгорание и эффективную работу автомобиля.
Компоненты топливной системы
Топливная система Шевроле Круз состоит из нескольких компонентов, которые работают вместе для обеспечения подачи топлива к двигателю.
Бензобак — это емкость, которая служит для хранения топлива. Бензобак расположен под задней частью автомобиля.
Топливный насос отвечает за подачу топлива из бензобака к двигателю. Он находится внутри бензобака и работает на электричестве.
Топливные форсунки — это устройства, которые распыляют топливо в цилиндрах двигателя. Форсунки получают сигнал от электронной системы управления двигателем и открываются для подачи топлива.
Регулятор давления топлива отвечает за поддержание стабильного давления топлива в системе. Он находится на топливном рампе и может регулировать давление в зависимости от требований двигателя.
Топливный фильтр очищает топливо от примесей и загрязнений, прежде чем оно попадет в форсунки. Фильтр расположен на пути топлива между бензобаком и двигателем.
Датчик уровня топлива отслеживает количество топлива в бензобаке и передает эту информацию на приборную панель, где отображается уровень топлива.
Работа всех этих компонентов вместе обеспечивает правильную подачу топлива к двигателю Шевроле Круз, что позволяет автомобилю надежно функционировать.
Система впрыска топлива
Компоненты системы впрыска топлива:
- Топливный насос
- Фильтр топлива
- Регулятор давления топлива
- Форсунки
- Датчики топлива
- Компьютер управления двигателем (ECU)
Топливный насос отвечает за подачу топлива из бака в систему впрыска. Он создает давление, необходимое для работы форсунок.
Фильтр топлива очищает топливо от механических частиц и загрязнений, чтобы предотвратить их попадание в систему впрыска.
Регулятор давления топлива поддерживает определенное давление в системе впрыска, регулируя количество топлива, поступающего в форсунки в зависимости от нагрузки двигателя.
Форсунки открываются и закрываются под действием электрического сигнала от ECU. Они распыляют топливо в цилиндры двигателя, обеспечивая его равномерное сгорание.
Датчики топлива служат для измерения различных параметров, связанных с топливной системой, таких как давление, температура, уровень топлива и др. Эти данные передаются ECU, которая на основе них регулирует работу системы впрыска.
ECU (Electronic Control Unit) является мозгом системы впрыска топлива. Он считывает данные от датчиков и принимает решения о необходимом количестве топлива и времени его впрыска, чтобы обеспечить оптимальную работу двигателя.
Топливный бак
Топливный бак имеет несколько важных компонентов:
- Заглушка: находится на верхней части топливного бака и позволяет заправлять автомобиль топливом.
- Топливный насос: отвечает за перекачивание топлива из бака в двигатель. Насос может быть электрическим или механическим в зависимости от года выпуска автомобиля.
- Датчик уровня топлива: используется для измерения количества оставшегося топлива в баке и передачи этой информации на панель приборов автомобиля.
- Фильтр топлива: удаление загрязнений и нечистот из топлива, поступающего в топливную систему.
Топливный бак является одним из ключевых компонентов, обеспечивающих нормальное функционирование автомобиля. Регулярное обслуживание и проверка топливного бака помогут предотвратить возможные проблемы с топливной системой и обеспечить долгую и надежную работу автомобиля.
Топливный фильтр
Он устанавливается между топливным насосом и форсунками, и обязательно должен иметь свою заменяемую маленькую емкость, так как с течением времени топливный фильтр забивается грязью. Это может привести к снижению эффективности работы автомобиля, повышенному расходу топлива, а также повреждению форсунок и топливного насоса.
Принцип работы
Топливный фильтр включает в себя фильтрующий элемент и корпус. Фильтрующий элемент представляет собой специальную сетку или пористую керамическую пластину, которая задерживает твердые частицы, не пропуская их в систему.
Топливо поступает в фильтр через подводящий трубопровод и проходит через фильтрующий элемент, где очищается от загрязнений. Очищенное топливо затем поступает в систему впрыска и далее попадает в цилиндры двигателя, где сгорает для обеспечения работы автомобиля.
Замена и обслуживание
Регулярная замена топливного фильтра важна для поддержания нормальной работы топливной системы. Производители автомобилей рекомендуют менять фильтр раз в 20 000-30 000 километров или раз в два года в зависимости от условий эксплуатации.
Замена фильтра может быть выполнена самостоятельно или с помощью специалистов автосервиса. Для замены требуется снять старый фильтр и установить новый, при этом нужно следовать инструкциям производителя и обращать внимание на правильное соединение трубопроводов.
| Признаки неисправности топливного фильтра: | Действия |
|---|---|
| Повышенный расход топлива | Заменить топливный фильтр |
| Пропуски в работе двигателя | Проверить фильтр на загрязнение и заменить при необходимости |
| Неустойчивый обороты двигателя | Проверить фильтр на засорение и заменить, если нужно |
| Затрудненный запуск двигателя | Проверить топливный фильтр и при необходимости заменить |
Заботливый уход за топливной системой и регулярная замена топливного фильтра обеспечат надежную и эффективную работу автомобиля Chevrolet Cruze, а также продлят срок его эксплуатации.
Топливные линии и трубки
В топливной системе Шевроле Круз играет важную роль сеть топливных линий и трубок, которые обеспечивают передачу топлива от бака к двигателю.
Основная задача топливных линий и трубок — обеспечить надежную и безопасную подачу топлива внутрь двигателя. Они изготовлены из специальных материалов, обладающих хорошей устойчивостью к воздействию топлива и химически активных веществ. Это позволяет избежать утечек топлива и обеспечить бесперебойную работу системы.
Топливные линии и трубки проходят по всей машине и имеют собственные защитные кожухи и крепления, чтобы предотвратить повреждения от внешних факторов, таких как удары, коррозия и перегибы. Важно регулярно осматривать топливные линии и трубки на предмет повреждений или износа, и заменять при необходимости. Это поможет избежать возможных проблем и повысить надежность функционирования системы.
Кроме того, важно следить за чистотой топливной системы и избегать загрязнения топлива, чтобы предотвратить засорение линий и трубок. Это можно сделать, регулярно меняя топливный фильтр и обращая внимание на качество топлива.
В случае обнаружения утечек или других проблем с топливными линиями и трубками необходимо обратиться к специалистам для проведения диагностики и ремонта. Не рекомендуется самостоятельно выполнять работы по ремонту топливной системы, так как это может привести к серьезным последствиям.
Датчики и датчик уровня топлива
Датчик уровня топлива представляет собой электронный прибор, который расположен в топливном баке автомобиля. Этот датчик определяет, насколько полон топливный бак и отправляет соответствующую информацию на приборную панель, где водитель может отслеживать уровень топлива в баке.
Кроме датчика уровня топлива, топливная система Шевроле Круз также оснащена другими датчиками, которые контролируют работу двигателя и электронные системы автомобиля. Один из таких датчиков – датчик давления топлива. Он отслеживает давление в системе топлива и передает соответствующую информацию контрольной системе автомобиля.
Кроме того, в топливной системе Шевроле Круз установлен датчик температуры топлива, который отслеживает температуру топлива в системе и передает информацию о ней на приборную панель. Эта информация позволяет контролировать температурный режим работы двигателя и, при необходимости, принимать соответствующие меры.
Значение датчиков в топливной системе
Датчики топливной системы Шевроле Круз играют важную роль в поддержании оптимальной работы топливной системы и двигателя автомобиля. Они обеспечивают контроль и своевременную диагностику состояния топлива, давления и температуры в системе, что позволяет улучшить экономию топлива и гарантировать надежность работы автомобиля.
Благодаря сигналам, поступающим от датчиков, водитель может оперативно реагировать на изменения в топливной системе и принимать необходимые меры. Например, если датчик уровня топлива показывает низкий уровень, водителю можно своевременно заправиться, чтобы избежать дальнейшего перебоя в работе автомобиля.
Топливный насос
Топливный насос Шевроле Круз является электрическим насосом, который устанавливается внутри топливного бака. Он подключается к электрической системе автомобиля и работает от бортовой сети. Такой тип насоса обеспечивает более эффективную и надежную подачу топлива, поскольку он может создать более высокое давление, чем механические насосы.
Топливный насос Шевроле Круз обычно имеет встроенные фильтры, которые очищают топливо от частиц и загрязнений, прежде чем оно поступит в топливные линии и форсунки двигателя. Это позволяет предотвратить повреждения топливной системы и улучшить ее производительность.
Неисправности топливного насоса могут привести к проблемам с подачей топлива, что может сказаться на работе двигателя и производительности автомобиля. Такие проблемы могут быть вызваны обрывом электрической цепи, износом или поломкой компонентов насоса, а также загрязнением фильтров.
Для улучшения долговечности топливного насоса и предотвращения проблем рекомендуется регулярная замена топливного фильтра согласно рекомендациям производителя автомобиля и использование качественного топлива.
В случае возникновения проблем с топливной системой Шевроле Круз, рекомендуется обратиться к специалистам для диагностики и ремонта топливного насоса.

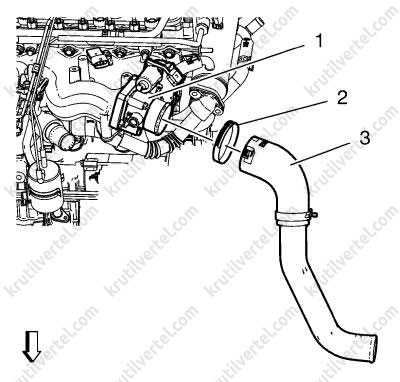

Дроссельная заслонка
Основная функция дроссельной заслонки заключается в изменении сечения впускного потока воздуха. При полностью открытой заслонке обеспечивается максимальное количество воздуха, что позволяет двигателю развивать высокую мощность. При полностью закрытой заслонке воздух не поступает в цилиндры, и двигатель работает на холостом ходу.
Дроссельная заслонка управляется электронным устройством, которое контролирует работу двигателя и оптимально регулирует подачу топлива. Электронная система основывается на данных, получаемых от различных датчиков, таких как датчик положения педали акселератора, датчик расхода воздуха и датчик положения коленвала.
Вследствие повреждения или износа дроссельной заслонки может возникнуть ряд проблем, таких как неравномерная работа двигателя, потеря мощности или проблемы с запуском. В случае обнаружения подобных симптомов рекомендуется обратиться к специалистам для проведения диагностики и возможного ремонта.
Инспекция и обслуживание дроссельной заслонки необходимы для поддержания оптимальной работы топливной системы и эффективности двигателя. Регулярная проверка и очистка заслонки позволяют избежать проблем с ее функционированием и обеспечить долгий срок службы топливной системы Шевроле Круз.

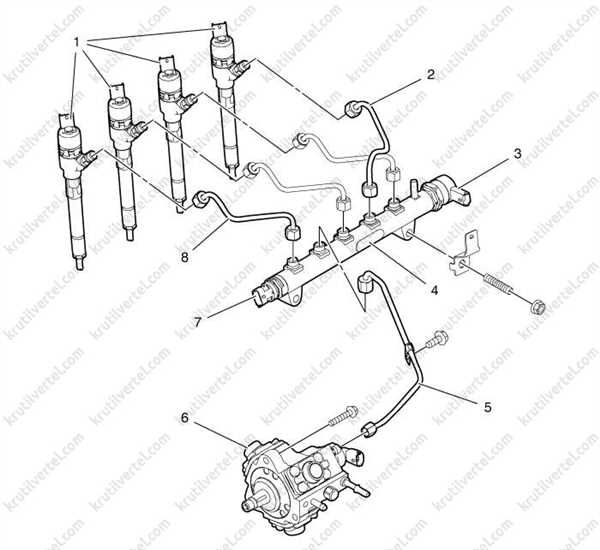

Топливные инжекторы
Топливные инжекторы работают по принципу впрыска топлива под высоким давлением через форсунку. Инжекторы получают сигналы от электронного блока управления двигателем, который определяет необходимое количество топлива для подачи в цилиндр.
Основными характеристиками топливных инжекторов являются пропускная способность, рабочее давление и форма распыления топлива. Они должны быть четко синхронизированы, чтобы обеспечить правильную смесь топлива и воздуха в цилиндре для эффективного сгорания.
Регулярное обслуживание топливных инжекторов включает их очистку и проверку на протекание. Засорение или неисправность инжекторов может привести к неправильному сгоранию топлива, потере мощности двигателя, ухудшению экономичности и повышению выбросов вредных веществ.
Важно! При возникновении проблем с топливной системой необходимо обратиться к специалистам для диагностики и ремонта топливных инжекторов. Самостоятельное вмешательство может привести к серьезным повреждениям и ухудшению работы двигателя.
Знание работы топливных инжекторов важно для понимания принципов работы топливной системы Шевроле Круз и обеспечения ее надежной и эффективной работы.
Электронный блок управления
Основные функции ЭБУ:
- Контроль и регулирование подачи топлива в цилиндры двигателя.
- Контроль и регулирование смеси топлива и воздуха.
- Поддержание оптимального уровня давления топлива в топливной системе.
- Контроль и регулирование работы датчиков топливной системы.
- Диагностирование и обработка ошибок в работе топливной системы.
ЭБУ получает информацию о работе двигателя от различных датчиков, таких как датчик положения дроссельной заслонки, датчик кислорода, датчик детонации и других, и на основе этой информации проводит коррекцию работы топливной системы. Благодаря ЭБУ достигается высокая эффективность работы двигателя, улучшается динамика автомобиля и снижается расход топлива.
В случае возникновения ошибок в работе топливной системы, ЭБУ способен самостоятельно идентифицировать их и сохранять соответствующую информацию в памяти автомобиля. При последующем обращении в авторизованный сервисный центр, специалисты могут считать эти данные с помощью специального сканера и произвести диагностику и устранение проблемы.
Важно отметить, что ЭБУ является сложным электронным устройством, требующим аккуратной и правильной эксплуатации. Поэтому рекомендуется обращаться к специалистам для проведения любого вмешательства в работу топливной системы, связанного с ЭБУ.
